AbstractFactoryパターン

デザインパターンの一つであるAbstractFactoryパターンについて記述する。

AbstractFactoryパターンとは？



AbstractFactoryパターンは、関連する複数のJavaオブジェクト をカプセル化する。
AbstractFactoryパターンを意識して実装することで、開発者はソースコードでInputとOutput理解をしやすくなる。

役割・責務を整理する

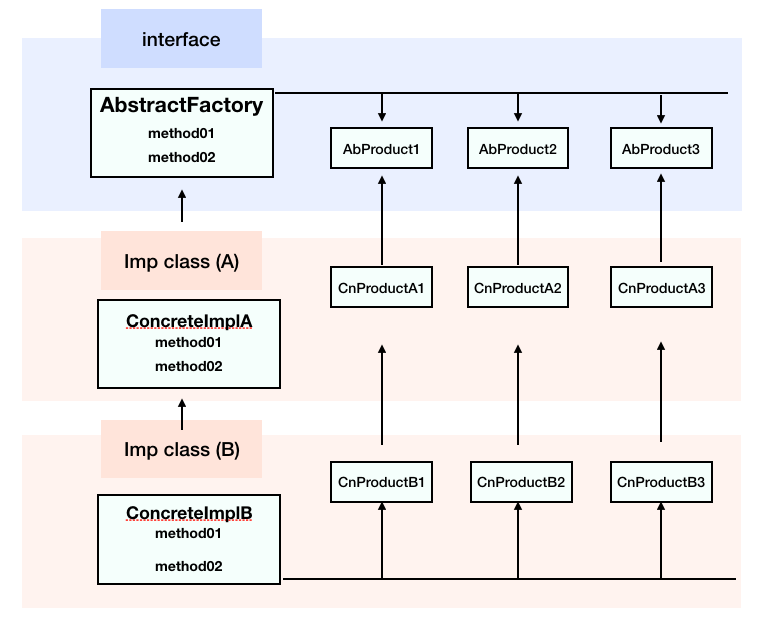

上記の画像を例に整理する。

  1. AbstractProduct(AbProduct[1,2,3])

    • Javaのabstractクラス（抽象化）を定義する。

  2. ConcretProduect(CnProduct[A1,A2,A3])

    • Javaのabstract（抽象化した内容）を実装するクラス。

  3. Abstractfactory

    • AbstractProduct[1,2,3]の抽象化メソッドを保持する。

  4. ConcreteImpl[A,B]

    • AbstracFactoryの実装クラス。

サンプルコード

AbProduce1.java

1
2
3
4
5
6
7
8
9
public abstract class AbProduct1 {
    protected String name;

    public AbProduct1(String name) {
        this.name = name;
    }

    public abstract void execute();
}

AbProduct2.java

1
2
3
4
5
6
7
8
9
public abstract class AbProduct2 {
    protected String name;

    public AbProduct(String name) {
        this.name = name;
    }

    public abstract void run();
}

AbProduct3.java

1
2
3
4
5
6
7
8
9
public abstract class AbProduct3 {
    protected String name;

    public AbProduct3(String name) {
        this.name = name;
    }

    public abstract void action();
}

CnProductA1.java

1
2
3
4
5
6
7
8
9
public class CnProductA1 extends AbProduct1 {
    public CnProductA1(String name) {
        super(name);
    }

    public void execute() {
        System.out.println(String.format("%s A1 execute.", name));
    }
}

CnProductA2.java

1
2
3
4
5
6
7
8
9
public class CnProductA2 extends AbProduct2 {
    public CnProductA2(String name) {
        super(name);
    }

    public void run() {
        System.out.println(String.format("%s A2 run,", name));
    }
}

CnProductA3.java

1
2
3
4
5
6
7
8
9
public class CnProduct3 extends AbProduct3 {
    public CnProduct(String name) {
        super(name);
    }

    public void action() {
        System.out.println(String.format("%s A3 action.", name));
    }
}

CnProductB1.java

1
2
3
4
5
6
7
8
9
public class CnProductB1 extends AbProduct1 {
    public CnProductB1(String name) {
        super(name);
    }

    public void execute() {
        System.out.println(String.format("%s B1 execute", name));
    }
}

CnProductB2.java

1
2
3
4
5
6
7
8
9
public class CnProductB2 extends AbProduct2 {
    public CnProductB2(String name) {
        super(name);
    }

    public void run() {
        System.out.println(String.format("%s B2 run", name));
    }
}

CnProductB3.java

1
2
3
4
5
6
7
8
9
public class CnProductB3 extends AbProduct3 {
    public CnProductB3(String name) {
        super(name);
    }

    public void action() {
        System.out.println(String.format("%s B3 action", name));
    }
}

AbstractFactory.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
public abstract class AbstractFactory {
    public static AbstractFactory createFactory(int id) {
        switch (id) {
            case CnFactoryA.ID:
                return new CnFactoryA();
            case CnFactoryB.ID:
                return new CnFactoryB();
        }
    }


    public abstract AbProduct1 creteProduct1();

    public abstract AbProduct2 creteProduct2();

    public abstract AbProduct3 creteProduct3();
}

CnFactoryA.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public class CnFactoryA extends AbstractFactiry {
    public static final int ID = 1;

    public AbProduct1 createProduct1() {
        return new CnProductA1("factory A1");
    }

    public AbProduct2 createProduct2() {
        return new CnProductA2("factory A2");
    }

    public AbProduct3 createProduct3() {
        return new CnProductA3("factory A3");
    }
}

CnFactoryB.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public class CnFactoryB extends AbstractFactiry {
    public static final int ID = 2;

    public AbProduct1 createProduct1() {
        return new CnProductB1("factory B1");
    }

    public AbProduct2 createProduct2() {
        return new CnProductB2("factory B2");
    }

    public AbProduct3 createProduct3() {
        return new CnProductB3("factory B3");
    }
}
